Symbolika rysunkowa – czy ktoś zwraca na to uwagę?

Zadaniem norm jest normalizacja a Normalizacja – “jest to działalność zmierzająca do uzyskania optymalnego, w danych okolicznościach, stopnia uporządkowania w określonym zakresie, poprzez ustalenie postanowień przeznaczonych do powszechnego i wielokrotnego stosowania, dotyczących istniejących lub mogących wystąpić problemów.”
Bardzo często na rysunkach technicznych możemy spotkać wiele symboli, na które nie zawsze zwracamy uwagę. Właściwa interpretacja tych symboli może w radykalny sposób zmienić Naszą analizę rysunku pod kątem wykonalności oraz metodyki pomiarowej. Dlatego bardzo istotne jest to by normy, które są przywołane na rysunkach posiadać ,by w razie potrzeby móc do nich zajrzeć. Jednoznaczna interpretacja rysunku technicznego jest kluczem do sukcesu na linii dostawca – klient. Wielokrotnie spotykamy się z sytuacją różnic w metodyce pomiaru, ocenie wyrobu.
Obecne normy coraz bardziej próbują poprzez wprowadzenie określonej symboliki tę jednoznaczność uzyskiwać.

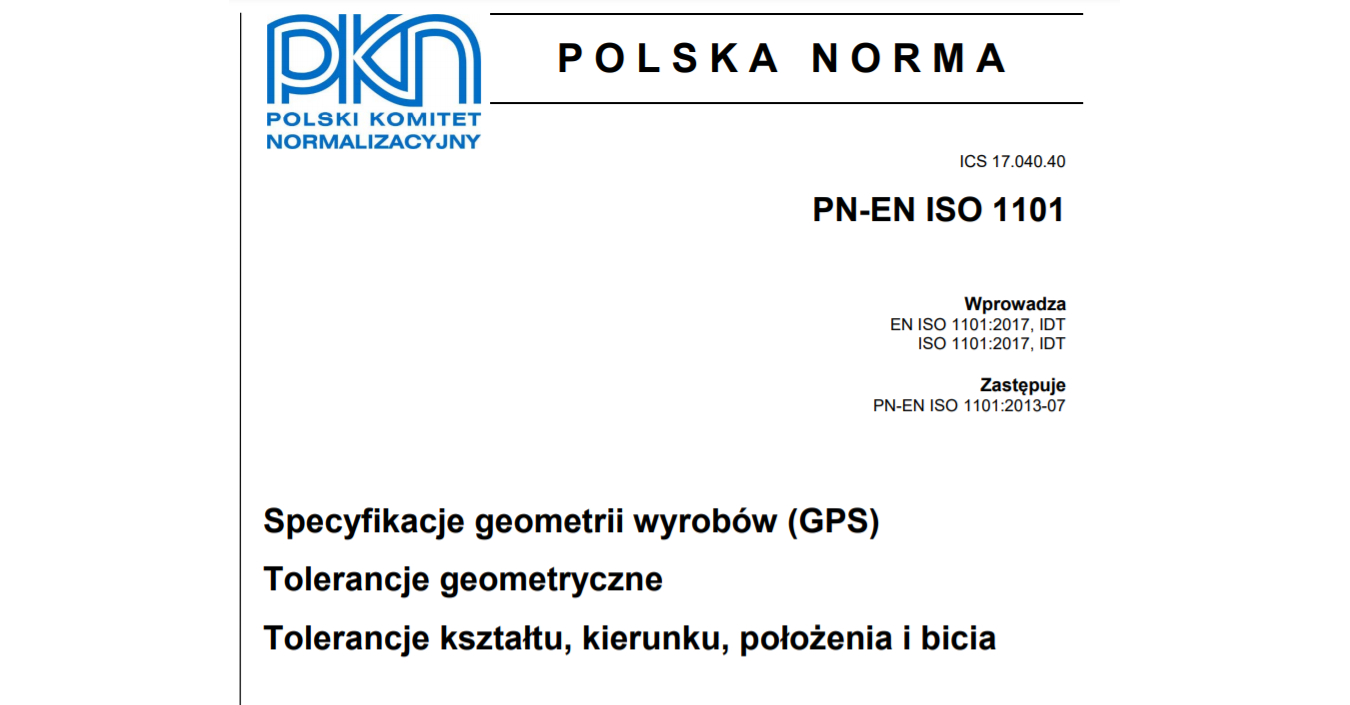

Poniżej przykłady modyfikatorów z normy ISO 1101:2017 dotyczącej Tolerancji geometrycznych pokazujące różne możliwości konstruowania elementu tolerowanego (skojarzonego)

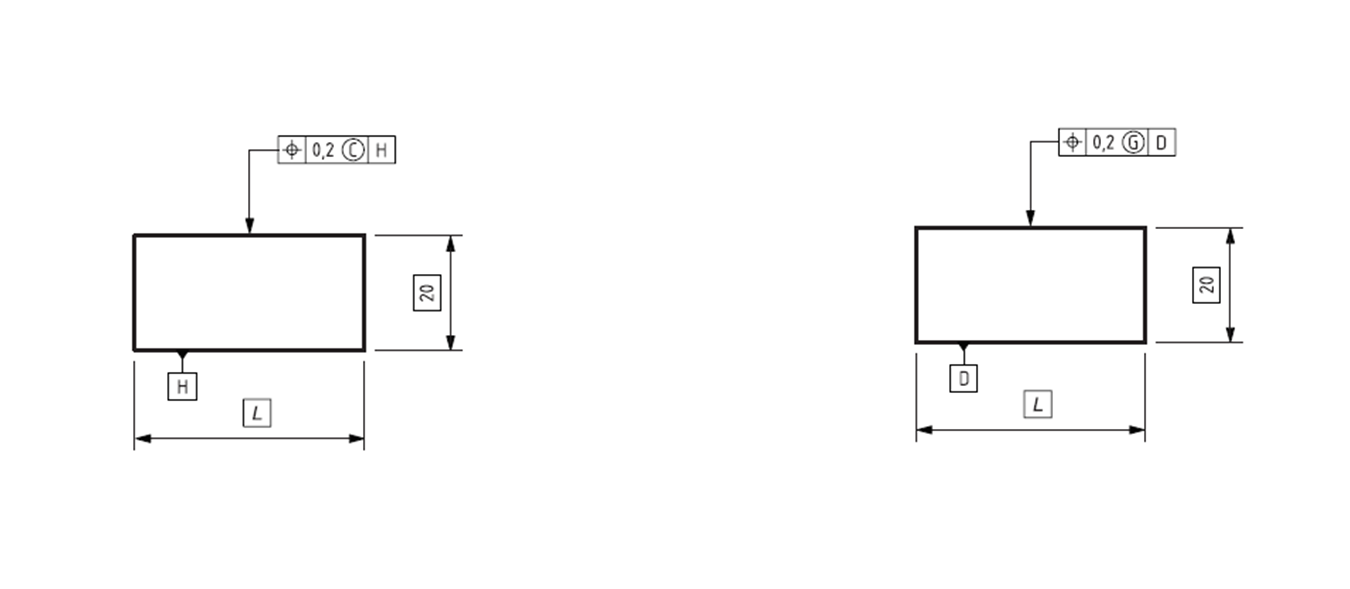

Element tolerowany ma być skonstruowany wg metody Chebysheva (po lewej) lub Gaussa (po prawej)

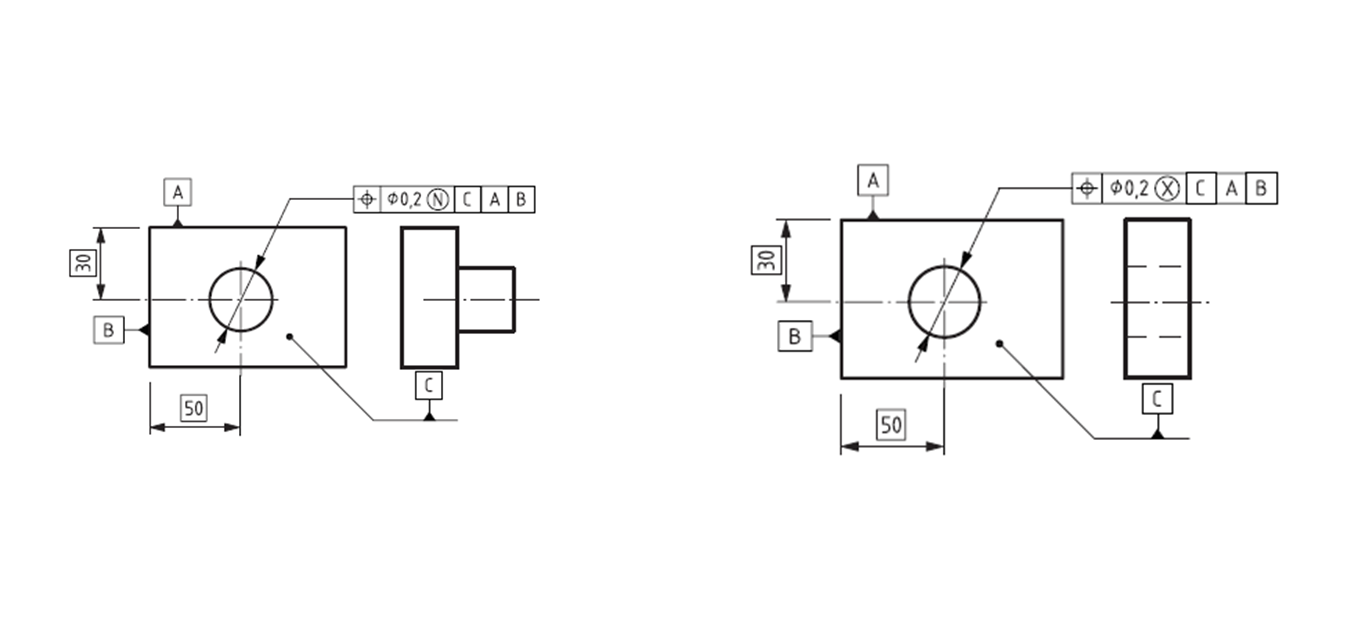

Element tolerowany ma być skonstruowany jako minimalny opisany (po lewej) lub maksymalny wpisany (po prawej)
